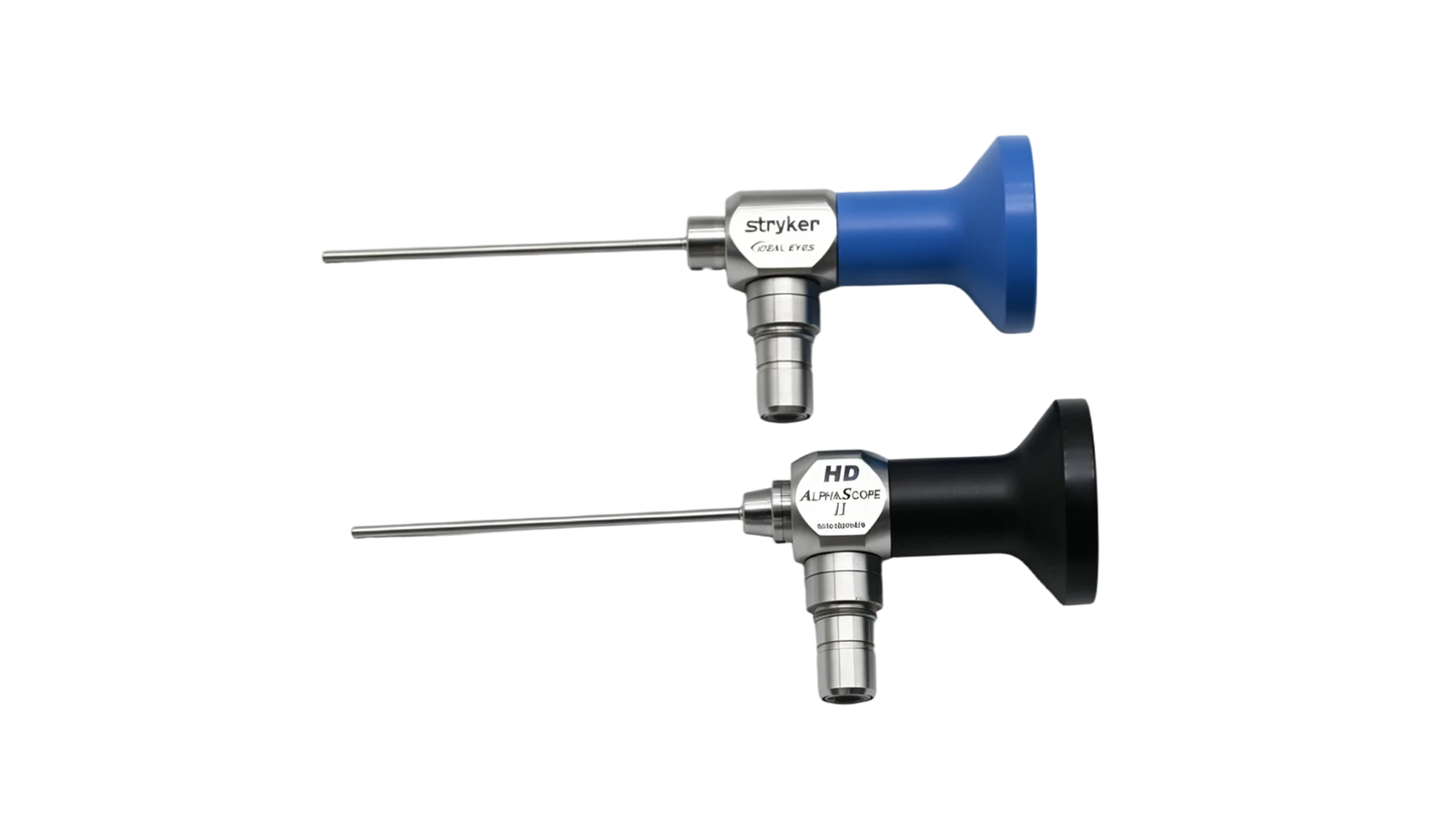

Цей технічний випадок присвячений двом моделям артроскопів для щелеп: STRYKER 0502-119-010 і GIMMI E.8186.20. Ми докладно розбираємо повний робочий процес розбирання оптичних лінз, глибокого очищення, складання та оптичного калібрування. Ці два прилади мають майже ідентичну внутрішню оптичну архітектуру, тому їх логіка усунення несправностей і робочі процедури дуже взаємозамінні. Цей посібник є універсальним довідником для обслуговування подібних артроскопічних оптичних систем.
Розбирання оптичного тракту

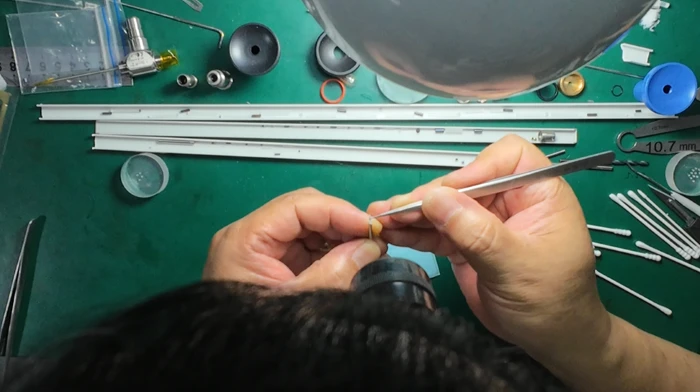

Почніть демонтаж оптичного тракту, витягнувши розпірні трубки, діафрагми та компресійні блоки адаптера. Використовуйте гачкоподібний зонд, щоб дістатися досередини розпірної трубки, обережно повільно покрутіть її, а потім підніміть її точними щипцями. Злегка постукайте по корпусу прицілу, щоб зрушити внутрішні компресійні блоки. Під час цього кроку потрібен ретельний контроль прикладеної сили, щоб запобігти зміщенню внутрішніх оптичних компонентів або їх пошкодженню через вібрацію. Щоб порядок вирівнювання оптичних компонентів залишався непорушним під час розбирання, використовується редукційний корпус.

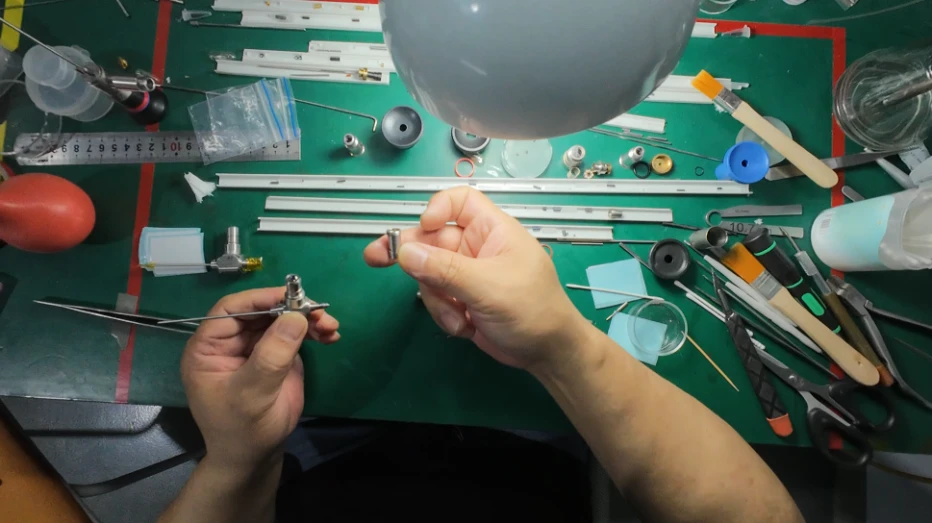

(Встановити редукційний корпус)

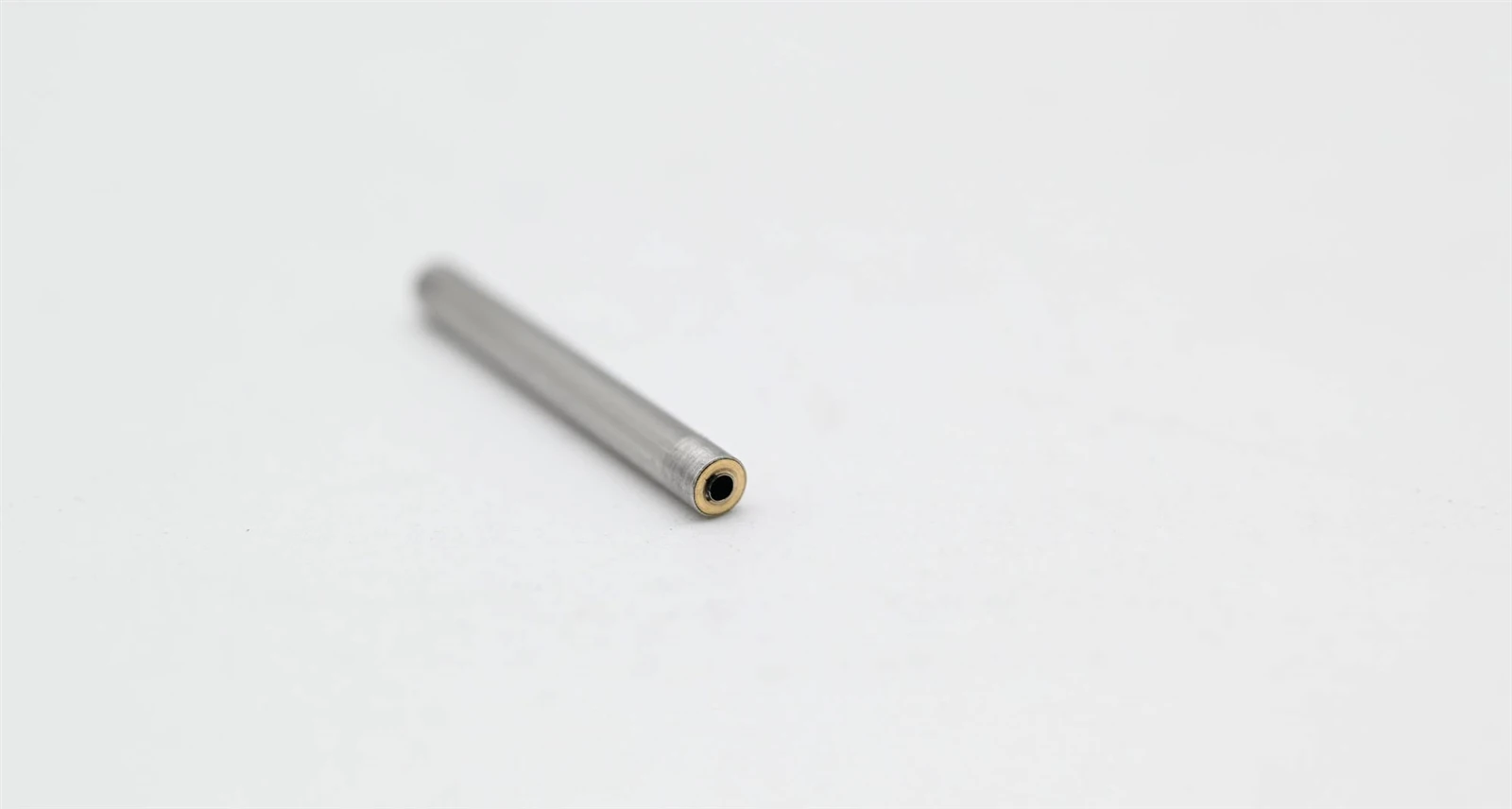

(Редукційний корпус)
Конкретна структура редукційного корпусу складається з труби з нержавіючої сталі із зовнішнім діаметром 2,7 мм, яка виступає в якості основного корпусу, з мідними гільзами (товщиною 2 мм), встановленими на обох кінцях; всередині встановлена трубка з нержавіючої сталі з внутрішнім діаметром 1,1 мм і зовнішнім 1,25 мм. Цей інструмент вимагає високої концентричності та функцій, щоб гарантувати, що лінзи стрижня зберігають свою початкову послідовність без змін під час розбирання та складання.
Підключіть редукційний корпус і подовжений зовнішній адаптер до артроскопа. Обережно постукайте по корпусу прицілу, проводячи візуальний огляд, доки лінзи стержня не вийдуть з отвору трубки прицілу. Метод підтвердження повного видалення всіх оптичних елементів полягає в наступному: вставте тонку трубку з нержавіючої сталі в артроскоп, позначте положення, де трубка не може просунутися далі, а потім порівняйте цю позначену глибину із загальною довжиною зовнішньої трубки осциллографа, щоб перевірити, чи всі внутрішні компоненти повністю витягнуті.
прибирання
Після видалення всіх оптичних елементів переходьте до очищення внутрішньої частини корпусу прицілу. Спочатку щипцями зіскрібайте залишки клею на дистальному кінчику, а потім відполіруйте залишковий шар клею наждачним папером із зернистістю 1200, щоб відновити чисту металеву поверхню.
Щоб очистити внутрішню стінку трубки прицілу, проштовхніть -змочені спиртом-безворсові серветки вперед і назад через просвіт за допомогою трубки з нержавіючої сталі.
Трубка з нержавіючої сталі, яка використовується в цьому випадку, має зовнішній діаметр 1,0 мм і внутрішній діаметр 0,9 мм, що відповідає розмірам оптичної системи. Процес очищення необхідно повторити кілька разів, щоб на внутрішніх стінках не залишилося забруднень.

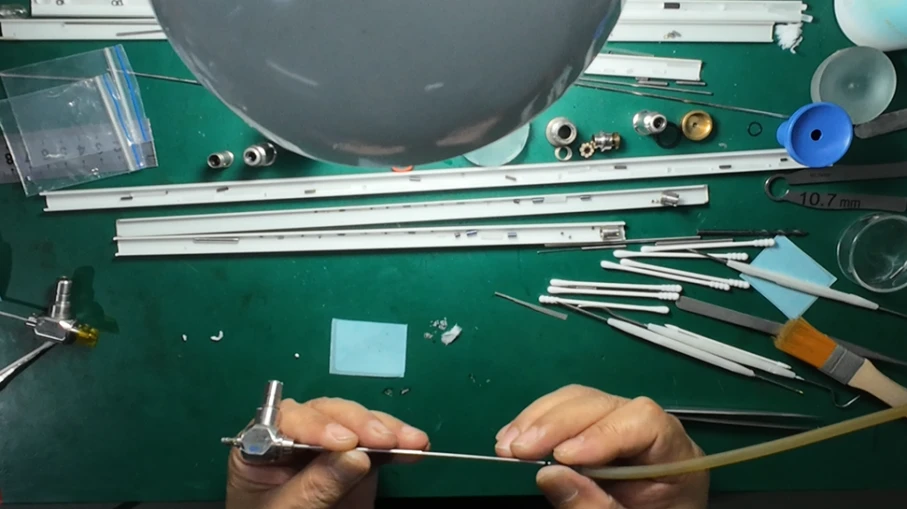

(вакуумне очищення-негативним тиском)
Після протирання під’єднайте всмоктуючий пристрій до трубки з нержавіючої сталі, щоб виконати-вакуумне очищення внутрішньої стінки шахти під негативним тиском, видаляючи дрібне сміття, ворсинки та залишки спирту всередині. Переміщайте трубку з нержавіючої сталі вперед і назад кілька разів під час відсмоктування, щоб забезпечити повне очищення всіх сегментів просвіту. Після завершення очищення закрийте обидва кінці валу оптики високотемпературним-герметиком, щоб заблокувати пил і уникнути вторинного забруднення.
Тестова збірка
Внутрішня втулка використовується для регулювання центрування оптоволоконного кабелю окуляра. Якщо втулка пошкоджена або спричиняє відхилення оптичного центрування, відшліфуйте та відремонтуйте її на годинниковому токарному верстаті. Знімаючи стрижневі лінзи, використовуйте вузли окулярів із цистоскопів або гістероскопів STRYKER із відповідними внутрішнім і зовнішнім діаметрами як допоміжні інструменти, щоб зберегти розібрані оптичні компоненти в правильній послідовності.
(Допоміжний інструмент для розбирання)
Збірка вимагає надзвичайно високої оперативної точності. Цей ремонтний чохол використовує 40-кратну лупу для роботи; бінокулярний мікроскоп високої-потужності також прийнятний. Перед складанням необхідно ретельно очистити обидві сторони лінз лупи/мікроскопа та всі затискні щипці, щоб видалити пил і масляні плями.
Про вибір інструменту,,Над-тонкі щипці використовуються для чищення та встановлення розпірних трубок, а для утримання оптичних лінз потрібні спеціальні спеціальні щипці. У цьому футлярі використовуються щипці для лінз із круглим отвором губки 1,1 мм. Ця конструкція ефективно запобігає втраті лінз або подряпинам під час протирання. Внутрішній отвір розпірних кілець потрібно протерти маленькими безворсовими тампонами, щоб гарантувати чистоту всіх сполучених поверхонь.
Для цієї моделі ендоскопа найкраще повністю розібрати, очистити та повторно зібрати весь вузол об’єктива. Внутрішня частина корпусу прицілу поділена на три секції, що робить збірку від задньої до передньої частини досить складною. Під час процедури спочатку зніміть лінзи стрижня і розпірки; потім нагрійте лінзу об’єктива приблизно до 200 градусів і використовуйте спеціальний трубчастий інструмент, щоб виштовхнути кожен оптичний елемент один за іншим. Після завершення очищення послідовно вставте компоненти, починаючи з дистального кінця (голівки оптики), щоб знову зібрати об’єктив.
Склеювання об’єктивів
Процес склеювання безпосередньо визначає герметичність і термін служби групи лінз об'єктива. У цьому ремонті використовується індивідуальний -температуростійкий герметик із такими властивостями:
Він витримує температуру до 500 градусів, добре з’єднується зі склом і нержавіючої сталлю, демонструє відмінну стійкість до старіння, кислот і лугів. Цей напів-прозорий клей має хорошу текучість; коли він використовується для склеювання лінз об’єктивів, він забезпечує ефективну глибину проникнення та герметичність-перевершуючи в цьому відношенні напів-тверді клеї. Однак потрібен ретельний контроль часу роботи, і нагрівання приблизно до 300 градусів необхідне, якщо клейовий шар потрібно демонтувати.[дізнатися більше про...]
- Змішування клею: рівномірно змішайте відповідну кількість клею протягом приблизно 2 хвилин, потім дайте йому відпочити більше ніж на десять хвилин для попереднього-затвердіння. Почніть нанесення, коли клей набуде слабкої липкості; його знижена текучість запобігає проникненню всередину. Відрегулюйте швидкість перемішування відповідно до температури навколишнього середовища: тонший клей під високою температурою можна змішати трохи швидше. Крихітні мікробульбашки, що утворюються під час перемішування, розсіюються природним шляхом і не впливають на кінцевий результат ущільнення. Зверніть увагу, що клей трохи стискається під час відпочинку. Якщо під час інкапсуляції відбувається неповне заповнення, поверхневий клей природним чином зближається всередину через молекулярний натяг, щоб забезпечити повне внутрішнє ущільнення.
- Дозування клею: почніть дозування, коли клей досягне стану тонких ниток. Затисніть акупунктурну голку діаметром 0,3 мм як аплікатор клею. Етапи роботи: спочатку трохи витягніть лінзу об’єктива назовні за допомогою щипців із невеликим шматочком стрічки 3M, повторно -затисніть лінзу мікро-щелепними щипцями 1,2 мм, наберіть клей акупунктурною голкою та нанесіть рівномірний шар навколо передньої половини кола лінзи об’єктива. Знову встановіть лінзу в отвір трубки за допомогою зубочистки. Після вставлення уважно перевірте, чи не скупчився клей по периметру лінзи.

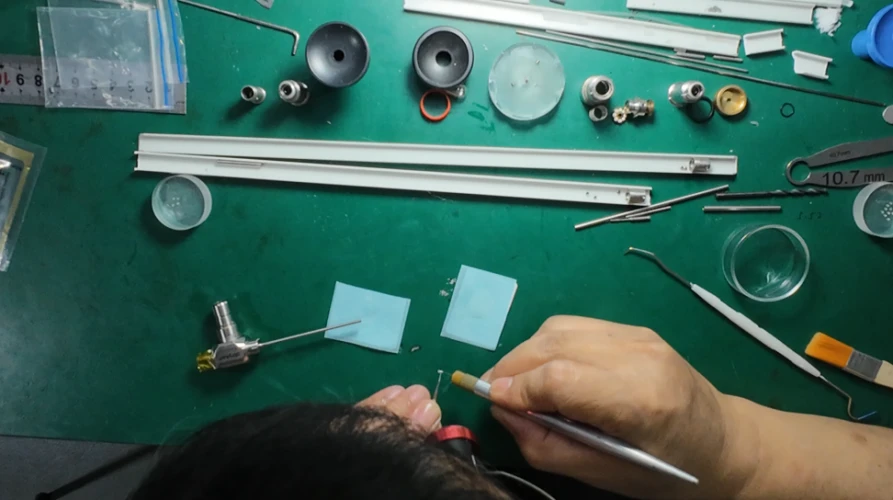

(Дозування клею)
- Видалення надлишків клею: дайте склеєному вузлу постояти 8 годин; на цій стадії клей набуває часткової твердості, але не повністю твердне. Зіскрібіть надлишки клею зубочистками або ватними тампонами, затвердіть вузол, щоб збільшити міцність з’єднання, а потім протріть спиртовими тампонами. Для подряпин на поверхні лінз або стійких залишків, які неможливо видалити простими тампонами або спиртом, розведіть полірувальну суміш чистою водою та обережно відполіруйте кінчиком зубочистки, загорнутою в мікрофібру. Важливе нагадування: завершіть оптичне налаштування зображення, поки клей ще частково затвердів, і підтвердьте кваліфіковане зображення перед остаточним повним затвердінням. Повністю затверділий клей створює стійкі зв’язки, які ускладнюють подальше розбирання та повторне-налагодження.
Калібрування окуляра
Щоб розібрати окуляр, розріжте зовнішню трубку окуляра за допомогою токарного інструменту. Подальше повторне -паяння може точно відновити початковий діаметр і ширину труби без шкоди для точності складання.
Перед встановленням окуляра повністю притисніть розпірні трубки в потрібне положення за допомогою щипців, а потім встановіть основу регулювання окуляра для точного-налаштування центрування оптоволоконного кабелю. Ретельно очистіть внутрішню різьбу окуляра, щоб уникнути потрапляння сміття в оптичний тракт під час різьблення. Повільно обертайте окуляр усередину, спостерігаючи за-оптичним зображенням у реальному часі. У разі зміщення волоконно-волоконного кабелю розберіть усі частини, -очистіть і повторіть збірку.
(Очистіть внутрішню різьбу окуляра)
Остаточний ремонт і збірка
Перед повною оптичною збіркою кожен окремий компонент всередині корпусу прицілу необхідно очистити окремо, включаючи обидві поверхні кожної лінзи стрижня та зовнішню поверхню кожної розпірної трубки. Тримайте оптичні лінзи чи вузли чистими щипцями, протирайте поверхні лінз круговими рухами або спіралями від центру до краю за допомогою змочених-спиртом тампонів, щоб підняти бруд, а не поширювати забруднення. Часто замінюйте тампони під час протирання, щоб уникнути вторинних подряпин від брудних тампонів. Для всіх монтажних робіт необхідно використовувати попередньо-очищені спеціальні щипці та пристосування; прямий контакт голими-руками з лінзами призведе до появи нових забруднень.
(зібрати)
Усі показані в цьому випадку послідовності підбору спеціального інструменту, підбору клею, процесів склеювання, розбирання та складання перевіряються повторними практичними випробуваннями технічного обслуговування. Ми продовжимо ділитися випадками ремонту інших моделей ендоскопів у наступних статтях, слідкуйте за оновленнями.
